XM-S-F水冷却蜂窝式臭氧发生器
- 品牌： 鑫盟
- 型号： XM-S-F
臭氧工艺系统流程说明
通过无油空压机提供的气源，经过储气罐、过滤器、冷干系统和双塔吸附制氧系统后进入臭氧发生器，再经粉尘过滤、减压稳压后进入臭氧发生室。

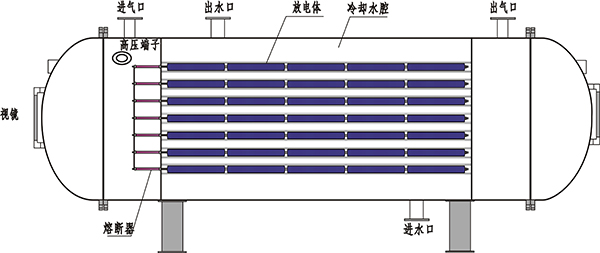

在臭氧发生室内的中频高压电场内氧气变成臭氧，产品气体为臭氧化气体，经压力、温度、流量后，汇集到一条主管路上。
臭氧车间可安装一台臭氧泄漏报警仪，车间内环境中臭氧泄露超标由臭氧浓度监测仪检测报警并可同时启动排气风扇（业主自备排气风扇）。
臭氧发生器采用国际先进的高中频放电技术，内部设有CPU核心控制，设计了软启动及软卸载功能，并可平滑调节臭氧发生器的投加功率。
臭氧发生器技术参数
|
1 |
臭氧发生器产量 |
g/h |
|
|
2 |
臭氧浓度 |
95-145mg/L |
|
|
3 |
臭氧发生器数量 |
1套 |
|
|
4 |
臭氧电耗/h |
<6.5kW•h/kg（冷却水温度25℃时） |
|
|
5 |
装机功率 |
kW |
|
|
6 |
电源 |
380V/50Hz |
|
|
7 |
气源 |
空气源 |
|
|
8 |
冷却水 （循环量） |
入口温度范围 |
2-30℃ |
|
压力 |
2bar |
||
|
流量 |
1-2m3/h |
||
|
出口温升 |
3-5℃ |
||
|
9 |
臭氧发生器工作压力 |
0.09Mpa，波动5% |
|
|
10 |
气管接口 |
DN20 |
|
|
11 |
水管接口 |
DN15 |
|
|
12 |
臭氧发生室材质 |
SS316L |
|
注：应保证冷却水、空气供应量有一定的盈余；臭氧电控系统的配电须留有充足的余量。
气源条件
|
1 |
品名 |
品质 |
|
2 |
气源（无油空压机） |
Nm3/h |
|
3 |
温度 |
常温 |
|
4 |
露点(1个标准大气压下) |
≤-50℃ |
|
5 |
供气压力 |
0.3-0.8MPa(g) |
|
6 |
供气温度 |
≤40℃ |
|
7 |
气源中颗粒尺寸 |
≤0.5μm，无金属成分 |
